Gå förbi en byggnad med glasfasad en ljus eftermiddag och du kan känna problemet. Solljus passerar genom glaset, träffar en yta inuti och omvandlas till värme som kylsystemet sedan måste ta bort. Arkitektonisk skuggning är metoden att avbryta den sekvensen innan den börjar. Det är också ett av få designdrag som förbättrar passagerarkomforten, sänker energibehovet och ger en fasad dess karaktär på samma gång.
Den här guiden tittar på hur skuggningsstrategier förändras med orienteringen, där belagda tyger och nätskärmar passar intill jalusier och fenor, och vad som är värt att kontrollera innan du anger en textil för en permanent skuggningsinstallation.
Vad arkitektonisk skuggning gör för en byggnad
En skugganordning fångar upp direkt solstrålning innan den når glas eller vägg. Tre fördelar följer. För det första sjunker solvärmeökningen, så kylanläggningen kan vara mindre och går i färre timmar varje år. För det andra kontrolleras bländningen, vilket betyder mer än många förväntar sig på kontor, klassrum och avdelningar där skärmar och arbetsytor sitter nära fönster. För det tredje skyddas själva fasaden och materialen bakom den: beläggningar, tätningsmedel och inredningsfinish åldras långsammare när de inte tillagas i direkt sol.
Skuggning är inte bara en fråga om att täcka glas. En välbedömd enhet blockerar högvinklar sommarsol samtidigt som den släpper igenom lågvinklar vintersol, och den släpper fortfarande in tillräckligt med dagsljus för att utrymmet ska kännas öppet. Överskuggning är ett riktigt misslyckande: rummen blir mörka, den konstgjorda belysningen tänds och energin som sparas på kylning spenderas igen på lampor.
Varför orientering driver varje skuggbeslut
Eftersom solen följer en förutsägbar bana, berättar orienteringen dig mer om rätt skuggningsrespons än nästan någon annan enskild faktor. Tabellen nedan sammanfattar logiken som de flesta designers tillämpar på det norra halvklotet; på södra halvklotet byter norr och söder helt enkelt roller.
| Fasadorientering | Solutmaning | Skuggningsmetod som brukar fungera |
|---|---|---|
| Söder | Hög sommarsol, låg vintersol | Fasta horisontella lameller, överhäng eller baldakiner i storlek för att släppa in vintersol |
| Öst och väst | Lågvinklad sol på morgonen och sen eftermiddag | Vertikala fenor, djupa avslöjar, rörliga nätrullskärmar eller glidande textilpaneler |
| Norr | Mestadels diffust ljus, plus låg sommarsol nära soluppgång och solnedgång | Minimal skuggning; ljushyllor och lokal bländskydd vid behov |
| Takljus och atria | Solen högt uppe under stora delar av dagen | Utvändiga gallergaller, tygtak eller spända skärmar ovanför glaset |
Östra och västra höjderna är de svåra. Solen kommer nästan horisontellt, så ett enkelt överhäng gör lite och solvinsten sammanfaller med den varmaste delen av eftermiddagen. Det är här flyttbara skärmar och meshtextilier tjänar sin plats, eftersom de kan placeras ut när solen står lågt och dras in när den inte är det.
Jämfört med fast, rörlig och textilskuggning
Fasta enheter
Galler, brise-soleil, överhäng och djupt försänkta öppningar har inga rörliga delar, inga motorer och inget underhållskontrakt. De är standardvalet för offentliga byggnader där tillförlitlighet är viktig, och de kan dimensioneras exakt utifrån solvägsdata. Deras svaghet är oflexibilitet: de är inställda för ett designvillkor och kan inte svara när vädret, årstiden eller användningen av ett rum ändras.
Driftbara och infällbara system
Rullgardiner, skjutbara skärmar, infällbara markiser och roterande fenor kan justeras av de åkande eller av ett byggnadsledningssystem. De klarar sig bra med växlande solvinklar och kan dras tillbaka när dagsljus eller utsikt är viktigare än värmeökning. Avvägningen är lika tydlig: motorer, spår, sensorer och tyg behöver alla service, och en misslyckad skärm är ett mycket synligt fel.
Tyg och dragskuggning
Belagda textilier sitter mellan dessa två positioner. Ett spänt membrantak spänner över ett stort område med mycket få stöd, så det kan skugga ett torg, en gångväg, en parkering, en stadion eller en flygplatsförplats utan att fylla utrymmet med pelare. Materialet är lätt, packas ner för transport och kan formas till böjda former som stelnar när tyget är förspänt. Belagda membran i intervallet 950 till 1250 g/m2 är det vanliga valet för permanenta utomhusstrukturer, eftersom beläggningen motstår ultraviolett ljus och att smuts tas upp i flera år snarare än under årstider.

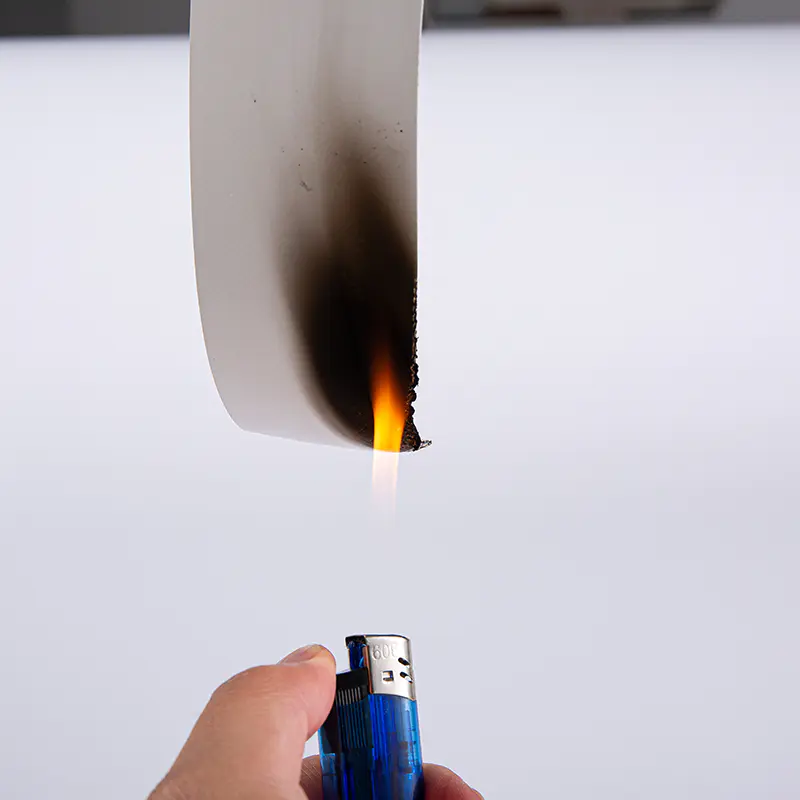

1100G PVDF dragmembrantyg R-515 Ett 1100 g/kvm PVC-belagt polyestermembran med PVDF-lack för permanenta dragstrukturer, som erbjuder hög hållfasthet och självrengörande prestanda. Visa produkt → Nätskärmar: Skuggning utan att förlora sikten
Inte alla skuggproblem behöver ett solidt tak. Där en utsikt eller en bris är viktigare än maximal solkontroll, är en vävd nätskärm ofta det bättre svaret. Nyckeltalet är öppenhetsfaktorn, vilket är procentandelen av tygytan som är öppen. Ett nät med ungefär 30 till 50 procents öppenhet filtrerar bort en användbar andel av direkt strålning och dämpar bländning, samtidigt som de åkande ser horisonten och släpper igenom luft, vilket också minskar vindtrycket på fästena och den bärande ramen.
Två belagda nät kan se identiska ut i en provbok och bete sig helt olika på en fasad, eftersom väv, beläggningsvikt och ytfinish påverkar hur skärmens filter ljus. En kort översikt av hur meshtyger klassificeras och används är värt att läsa innan du listar material för en solcellsskärm.
400G PVC-belagd polyesternättyg för utomhussolskydd Ett 400 g/kvm PVC-belagt polyesternät för solskyddsmarkiser utomhus, med luftflöde, flera färger och anpassningsbara storlekar för solskyddsprojekt. Visa produkt → Skuggning som en andra hud på fasaden
En annan användning av belagt nät har mindre att göra med glasering och mer att göra med själva väggen. Ett spänt nätlager som hålls en kort bit framför en fasad skapar en ventilerad andra hud. Det skuggar väggen från direkt sol, så yttemperaturen förblir lägre och mindre värme lagras i strukturen; den döljer serviceutrustning, regnvattenledningar och ventilationsgaller; och det ger en stor, platt höjd lite djup och mönster. Eftersom nätet är öppet kan väggen bakom det fortfarande torka ut och skärmen tillför mycket lite vikt till ramen.
400G PVC-nättyg för ytterväggsdekoration Ett 400 g/kvm PVC-belagt polyesternät för ventilerade byggnadsfasader, som kombinerar väderbeständighet, rivstyrka och andningsförmåga för ytterväggsdekoration. Visa produkt → Jämför familjerna av huvudskuggningstyger
De flesta skuggtextilier delar samma skelett: a vävt polyesterbastyg , antingen solid eller mesh, med en polymerbeläggning som låser samman väven och skyddar den från solljus och vatten. Det som spelar roll i specifikationsstadiet är beläggningskemin, tygets vikt och öppenheten.
| Tygfamilj | Typisk vikt | Passar bäst till | Vad det bidrar med |
|---|---|---|---|
| PVC-belagt meshtyg | 280 till 400 g/m2 | Rullgardiner, solskydd, fasadskärmar | Öppenhet, bländskydd, vindgenomsläpplighet |
| PVC-belagd tält och tälttyg | 650 till 850 g/m2 | Markiser, kapell, event- och marknadstak | Vattentålighet, blockoutalternativ, svetsbara sömmar |
| PVDF eller akryl arkitektoniskt membran | 950 till 1250 g/m2 | Permanenta dragskuggningsstrukturer | Långvarig UV-stabilitet, hög draghållfasthet, lätt att rengöra yta |
En praktisk specifikationschecklista
Oavsett om skärmen hamnar på ett skolfönster eller en transporthall, tenderar samma frågor att avgöra om installationen fortfarande ser rätt ut efter fem somrar.
- Utgå från solvägsdata för den faktiska platsen snarare än från ett fotografi av ett annat projekt.
- Fixa öppenhetsfaktorn eller ljusgenomsläppligheten du behöver innan du bestämmer dig för en färg.
- Bestäm tidigt om skärmen måste vara infällbar och planera samtidigt åtkomst för underhåll.
- Fråga om beläggningstyp och beläggningsvikt, inte bara den totala tygvikten. Två tyger av samma vikt kan åldras väldigt olika.
- Kontrollera drag-, riv- och sömstyrka mot vindbelastningen vid fästpunkterna.
- Bekräfta brandprestanda mot den lokala koden och skaffa testbeviset skriftligt.
- Planera rengöringen från början: milt rengöringsmedel, en mjuk borste, inga aggressiva lösningsmedel och en visuell kontroll av spända kanter två gånger om året.
Vad vi ser från fabrikssidan
Vår egen erfarenhet inom detta område började 2010 i Haining, där polyesterbastyger är belagda med PVC, PVDF och akrylsystem för membranstrukturer, tält, markiser och industriskärmar. Från den sidan av försörjningskedjan är det vanligaste misstaget att specificera ett tyg från ett fotografi eller enbart från ett viktnummer. Vikten talar om hur mycket material som finns; det säger ingenting om hur beläggningen formulerades, hur tätt basduken vävdes eller hur kanterna kommer att avslutas.
Om ett skuggprojekt är i ett tidigt skede är orienteringen, spännvidden mellan fästpunkter och den öppenhet du vill ha detaljerna som är värda att lösa först. För alla som vill jämföra specifikationer direkt, de belagda tygerna vi tillverkar täcker alla tre familjer som beskrivs ovan, och fysiska prover är fortfarande det snabbaste sättet att se hur ett nät eller ett membran beter sig i verkligt ljus.
Arkitektonisk skuggning handlar sällan om en produkt. Det handlar om geometri först, och sedan till ett material som fortfarande kommer att göra sitt jobb ett decennium senare. Få orienteringen och öppenheten rätt, och resten av specifikationen blir betydligt enklare.
